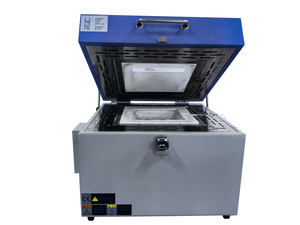

测试系统简介
DSFC-1000X 该系统可以用于10~20 mm纽扣式电池和10~150mm的方形电池片测试，常规夹具10*10mm 和50*50mm，其他尺寸可以定制。大面积电池夹具：整体采用高纯刚玉制作，与陶瓷电池的热匹配效果好，可采取非加压的方式密封。此外，电极侧配有金属集流层以及内置导线，便于大面积电池封装。升温速率最高可达20℃/min，最高可升温1000℃。
电池夹具产品特征
电池夹具全部由刚玉结构组成，不含有其他金属杂质污染测试电池；
与电池热匹配性更好；
采用非加压式密封，密封性更好；
配备进出气管道，方便更换和通入气氛；
电极侧配有金属集流层以及内置导线，便于大面积电池封装；
分体式电炉，升温可到1000℃。
测试炉参数
加热温区
| 室温~900℃
|
加热区尺寸（可定制）
| 10-150mm（方形电池）
|
最大升温速率
| 10℃/min
|
温度控制精度
| ±1℃
|
加热炉功率
| 1.0~2.0kW（由加热区尺寸决定）
|
可测量电池尺寸
| 10-20 mm纽扣式电池、5×5/10×10/15×15 cm2等大面积电池
|

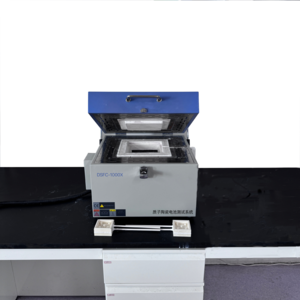

大面积质子陶瓷电池测试系统实物图

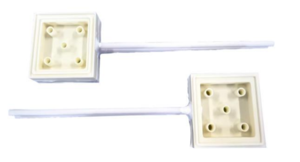

刚玉管夹具

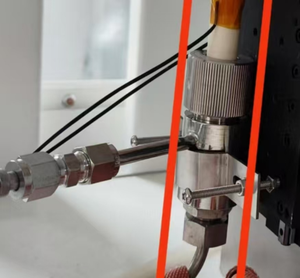

加湿单元（选配）
饱和式鼓泡加湿器
加热介质：水浴/油浴
出口气体湿度：3~50 %水蒸气含量
伴热带温度：RT~150℃可调
鼓泡床温度：RT~100℃可调
过热式蒸汽加湿器
水计量泵流量：0.1~10 ml/min
液体流量控制精度：0.5%FS
蒸发器加热最高温度：450 ℃
高温蒸汽质量流量：0~1.0 L/min
高温蒸汽流量控制精度：1%FS
