PLQY功能测试特点：
1.电动升降台，稳定进出样，让测量重复性、重现性更优且不容易污染积分球。
2.整机一体化设计，光路稳定，减少震动对光路带来的扰动。
3.采用Spectralon®材料积分球，具有高朗伯效特性，积分球光稳定性更好，抗老化经久不衰。
4.0-100%功率可调单色多通道LED，激发光更加稳定。
5.更简单的操作，简化手套箱内的操作步骤，更快得出测量结果。
EQE功能测试特点：
1. 操作非常简单，只需培训30-60分钟即可上手操作。软件控制多通道切换器，一键测试完一片芯片上的所有发光点。
2. 夹具设计灵活，根据客户样品尺寸和电极定位量身定制夹具。样品的取放简单，无需打开积分球，减少积分球污染的概率。
3. 仪器可以通过手套箱大仓直接进入手套箱内，体积适中，安装方便。
4. 一体化整机设计，让测试稳定性、重复性、准确性更优异。
5. 器件寿命测量终点可在0-100%L范围内任意设置，可实时查看器件衰减比率。
产品参数部分 |

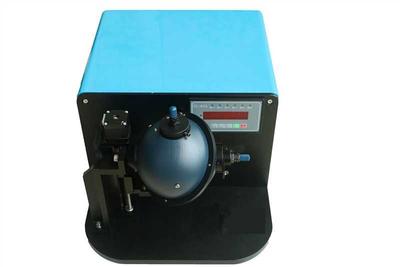

名称 | 荧光/外量子效率测量系统 |
型号 | XPQY-EQE |
主机部分 |
光谱范围 | 350-1100nm |
QY准确性 | ±2%（对比参照罗丹明G6） |
EL准确性 | 小于1% |
稳定性 | 小于0.1% |
重复性 | >99% |
探测器 | 背照式面阵制冷型探测器 |
积分球参数 |
内径 | 3.3英寸 |
材料 | Spectralon® |
反射率 | 99%（400-1500nm）；>96%（250-2000nm）可溯源至NIST |
多通道LED参数 |
波长（常用，还有更多选择） | 365nm,385nm,405nm,450nm |
功率调节范围 | 0-100% |
激发光功率（600um光纤输出端） | 365nm，3.5mW；385nm，5.2mW |
405nm，5mW；450nm，2.5mW |
半高峰宽 | 365nm,10nm;385nm,11nm;405nm,15nm;450nm,19nm。 |
光源稳定性 | 0.5%（开机预热3分钟后） |
电致发光部分 |
定制电致发光夹具 | 1.定制样品测试夹具：根据客户样品封装设计夹具。 |
2.夹具适配样品尺寸：2mm2-1024mm2 |
多通道切换器 | 1-8通道软件控制，一键自动测完所有点数据。 |
软件 |
软件功能 | PLQY，光致发光光谱，吸收，发光材料光致发光稳定性， |
PLQY具有两步法和三步法测试方法，兼顾快速测量和消散射激发功能，使测试结果更精确 |
提供仪器终身免费标定； |
EQE，电致发光光谱，峰值波长，中心波长，半高峰宽，亮度，光效，流明效率，光功率，颜色，器件寿命测量（0-100%L终点设置），双段积分时间，兼顾低亮和高亮。适配多种源表（常用2400）等等 |
