新型硅烷偶联剂-Dipodal

道生化工

1、产品基本结构及反应机理

1.1 产品的基本结构以及产品的作用

R：为有机部分，含反应性官能基团或无反应性官能基团X：水解官能团（甲氧基或乙氧基）

产品作用：

改进润湿附着力；提高耐化学性；耐水解性较高，是传统硅烷的10000倍以上；提高机械强度和改善物质的表面性质。

1.2 作用机理

Dipodal的硅烷偶联剂的作用机理与传统硅烷偶联剂相同，硅氧烷基水解与基材表面的羟基发生化学结合。

2、产品种类

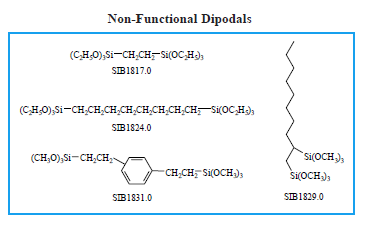

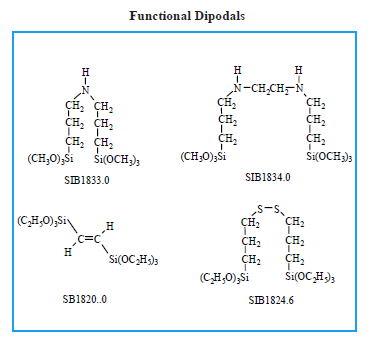

产品分为含有与有机物能够进行化学反应性官能团和不含有反应活性的官能团两种硅烷偶联剂。

3、SIB1817.0的实验数据

3.1 SIB1817.0性能

分子量 ：354.59

沸   点：96°C

闪    点：107°C

3.2 使用方法

添加方法同传统硅烷偶联剂相同，使用时，配合传统硅烷偶联剂，添加量为传统硅烷偶联剂的1/10~1/5.

若基材为PBT，PET时，配合氨基硅烷偶联剂或异氰酸酯硅烷偶联剂，添加量为传统硅烷偶联剂的1/10~1/5.

3.3 实验结果

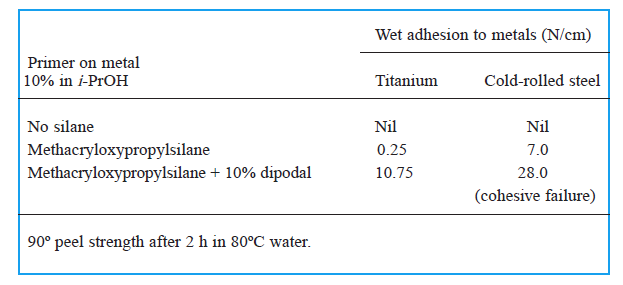

使用SIB1817.0处理金属的实验结果

含有Dipodal的体系中，能够明显增加基材与树脂的结合力。

4、疏水，耐酸和耐盐实验

• 实验方法：

• （A~D）硅烷（如下图）溶解在环己烷和少于0.5 wt%的去离子水中，加入冰醋酸调节PH值在3.5.搅拌，水解5h，浸入载玻片，20h后取出载玻片，清洗，110℃下N2中干燥30分钟，冷却，（测试水的接触角）分别在6N HCl和盐水中分别处理75天和45天（测试耐久性）。

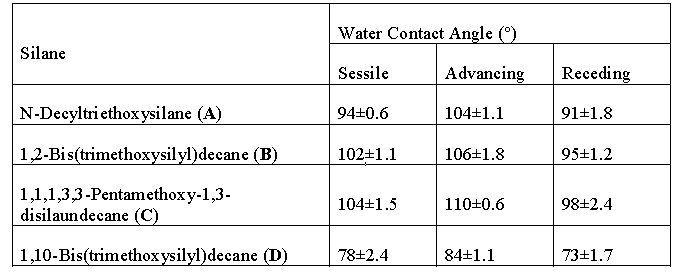

• 实验结果






实验结果表明Dipodal硅烷具有更好的与表面结合性，疏水性，耐酸耐盐性质，能够广泛用于胶黏剂行业，粉体改质，表面保护和表面处理等。

5、总结

• 不同结构的Dipodal不影响在基材上面的沉积，粘附强度和耐久性，只与–Si–(OR)3有关。带有活动的甲基官能团具有较好的疏水性。

• Dipodal硅烷具有更好的持久耐酸，耐盐性

• Dipodal硅烷具有更好的耐水解性，可以改善在加工过程造成体系粘度增加。
